Аппараты для газовых и жидких сред
Аппараты применяются в технологических установках газовой, нефтяной, химической, нефтеперерабатывающей и нефтехимической областях промышленности с температурами сред от минус 60 до плюс 300 °С.
Изготовление из сталей: Ст3сп5, Ст3пс5 ГОСТ 380 (от минус 20 до плюс 300 °С); 16ГС, 09Г*С категорий 12,17 ГОСТ 5520(от минус 60 до плюс 300 °С).
Пример условного обозначения аппаратов.
Аппараты типа 1
Горизонтальные аппараты для жидких сред с номинальными объёмами от 4 до 200 м³, с условными давлениями 0,8; 1,0; 1,6; 2,5 МПа (8; 10; 16; 25 кгс/ см²), диаметрами от 1 200 до 3 400 мм.
Аппараты типа 1 объёмами 4, 8, 10, 16, 20, 25, 32 м³
Аппараты типа 1 объёмами 50, 80, 100, 200 м³
Основные параметры и размеры аппаратов типа 1
Аппараты типа 2
Вертикальные аппараты для жидких сред с номинальными объёмами от 2 до 100 м³, с условными давлениями 0,8; 1,0; 1,6; 2,5 МПа (8, 10, 16, 25 кгс/см²), диаметрами от 1 000 до 3 000 мм.

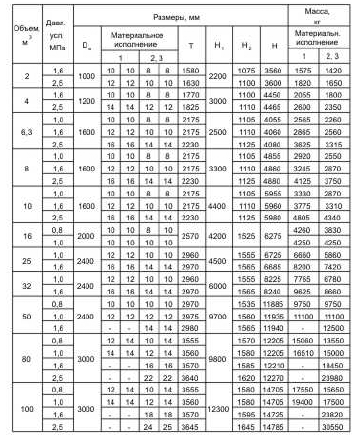

Основные параметры и размеры аппаратов типа 2
Аппараты типа 3
Вертикальные аппараты для газовых сред с номинальными объёмами от 2 до 25 м³, с условными давлениями 1,0; 1,6; 2,5 МПа (10, 16, 25 кгс/см²), диаметрами от 1 000 до 2 400 мм.

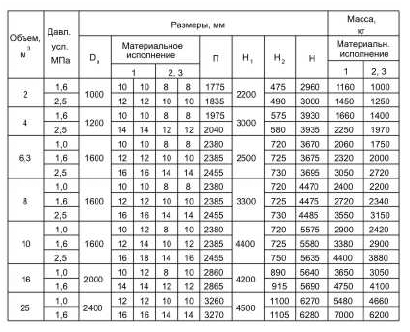

Основные параметры и размеры аппаратов типа 3
