Газосепараторы сетчатые

Газосепараторы сетчатые предназначены для окончательной очистки природного и попутного нефтяного газа от жидкости (конденсата, ингибитора гидратообразования, воды) в промысловых установках подготовки газа к транспорту, в подземных хранилищах, а также на газоперерабатывающих и нефтеперерабатывающих заводах. Температура рабочей среды от 243 К (минус 30 °С) до 373 К (100 °С).
          Содержание жидкости поступающей в газосепаратор с газом, не должно быть более 200 см³/нм³.
        Уход жидкости из газосепаратора не более 20 см³/1000 нм³ газа в пределах допустимого начального содержания в рекомендуемом диапазоне работы газосепараторов.
         Газосепараторы могут устанавливаться в I-V географических районах СССР с сейсмичностью до 9 баллов включительно с требованиями согласно СНиП П-6-74 и СНиП П-А. 12-69.

  • Стандарт устанавливает два типа сетчатых сепараторов:

  • Тип 1 – цилиндрические вертикальные с корпусным фланцем разъемом диаметром 600, 800 мм на условное давление от 1,6 до 6,4 МПа (от 16 до 64 кгс/см²).

  • Тип 2 – цилиндрические вертикальные диаметром 1200, 1600, 2000 мм на условное давление от 0,6 до 4,0 МПа (от 6 до 40 кгс/см²).

  • Тип 1-Q=0,05-0,95 млн м³/сутки.

  • Тип2 –Q=0,2-5,6 млн м³/сутки.

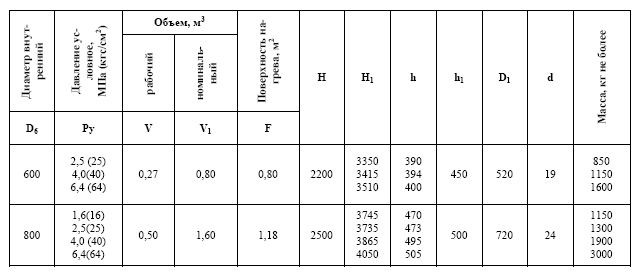

Параметры и размеры газосепараторов типа 1

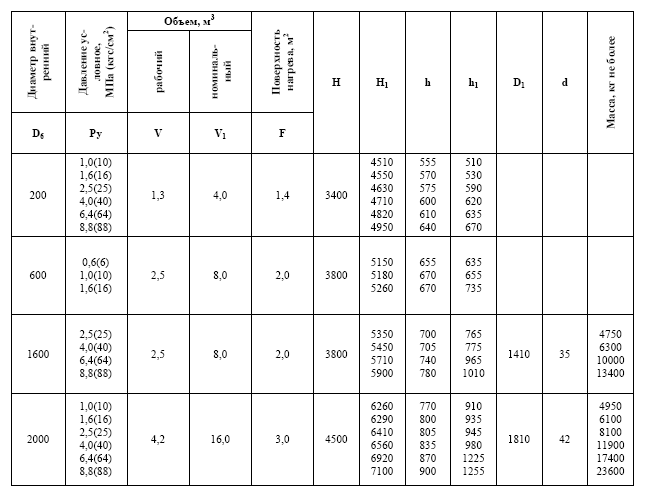

Параметры и размеры газосепараторов типа 2

Материальное исполнение основных элементов газосепараторов.

  • *1 минимальная допустимая температура стенки газосепараторов, находящихся под давлением: исполнение 1 – 243 К (минус 30 °С), исполнение 2 – 213 К (минус 60 °С).
    *2 Допускается применение других марок сталей с пределами применения по ОСТ 26-291-71.
    *3 Сетчатый рукав насадок и коагуляторов по ТУ 14-4-681-76, ТУ 26-02-354-76.
